Комплектация
Комплект поставки Биодевайс 3 может изменяться в зависимости от отвода очищенной воды, типа грунта, условий применения и уточняется для каждого конкретного случая, согласуется с заказчиком и зависит от модели.
- Корпус с патрубками (1шт.).
- Аэратор (2 шт.).
- Трубопровод внутренний с арматурой.
- Дозатор с реагентом таблетированным обеззараживающим.
- Аварийная сигнализация.
- Технический паспорт.
- Сертификат соответствия.
Обратите внимание! В базовую комплектацию не входит компрессор и насос для принудительного отведения воды. Данные элементы подбираются индивидуально.

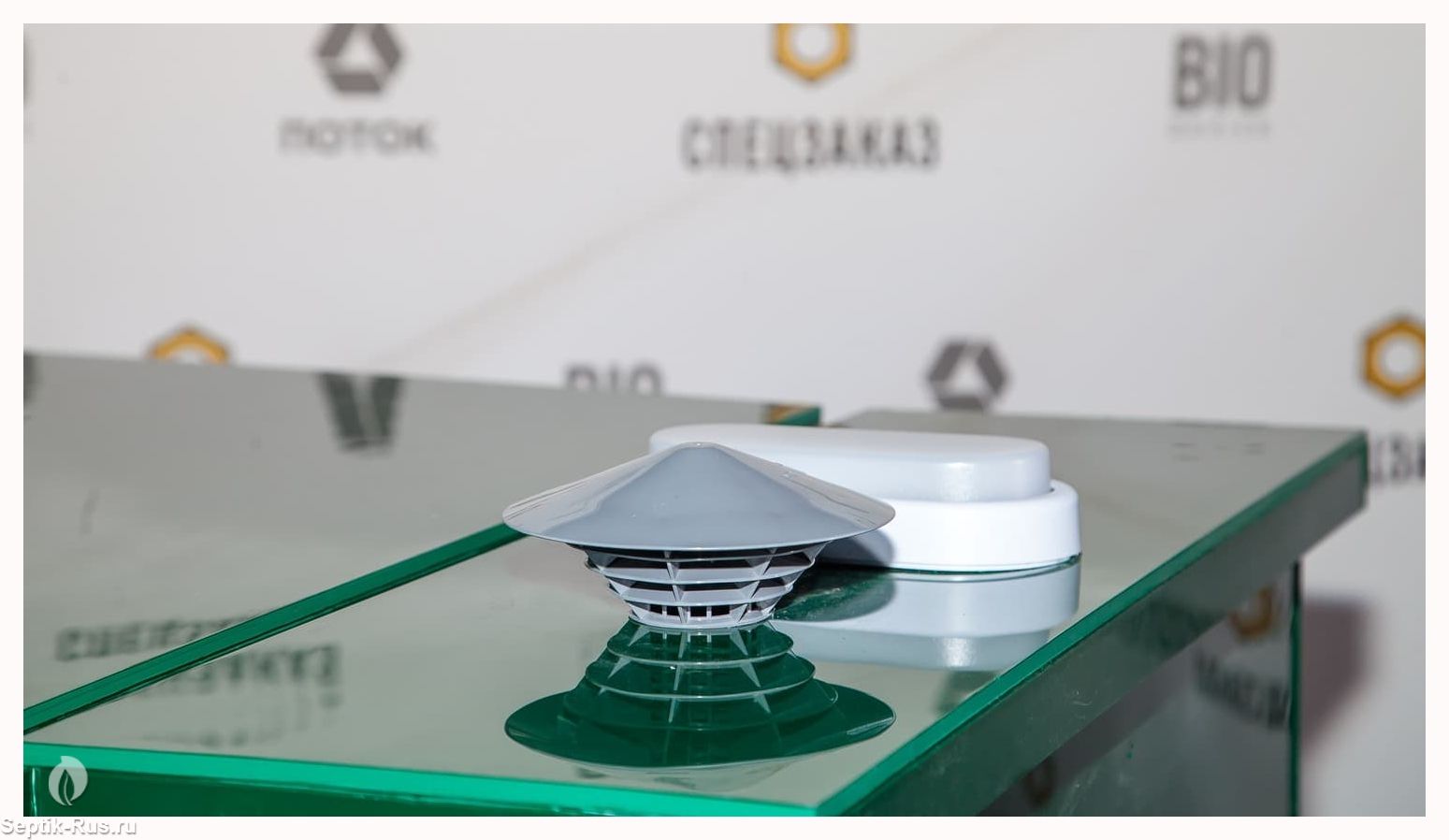

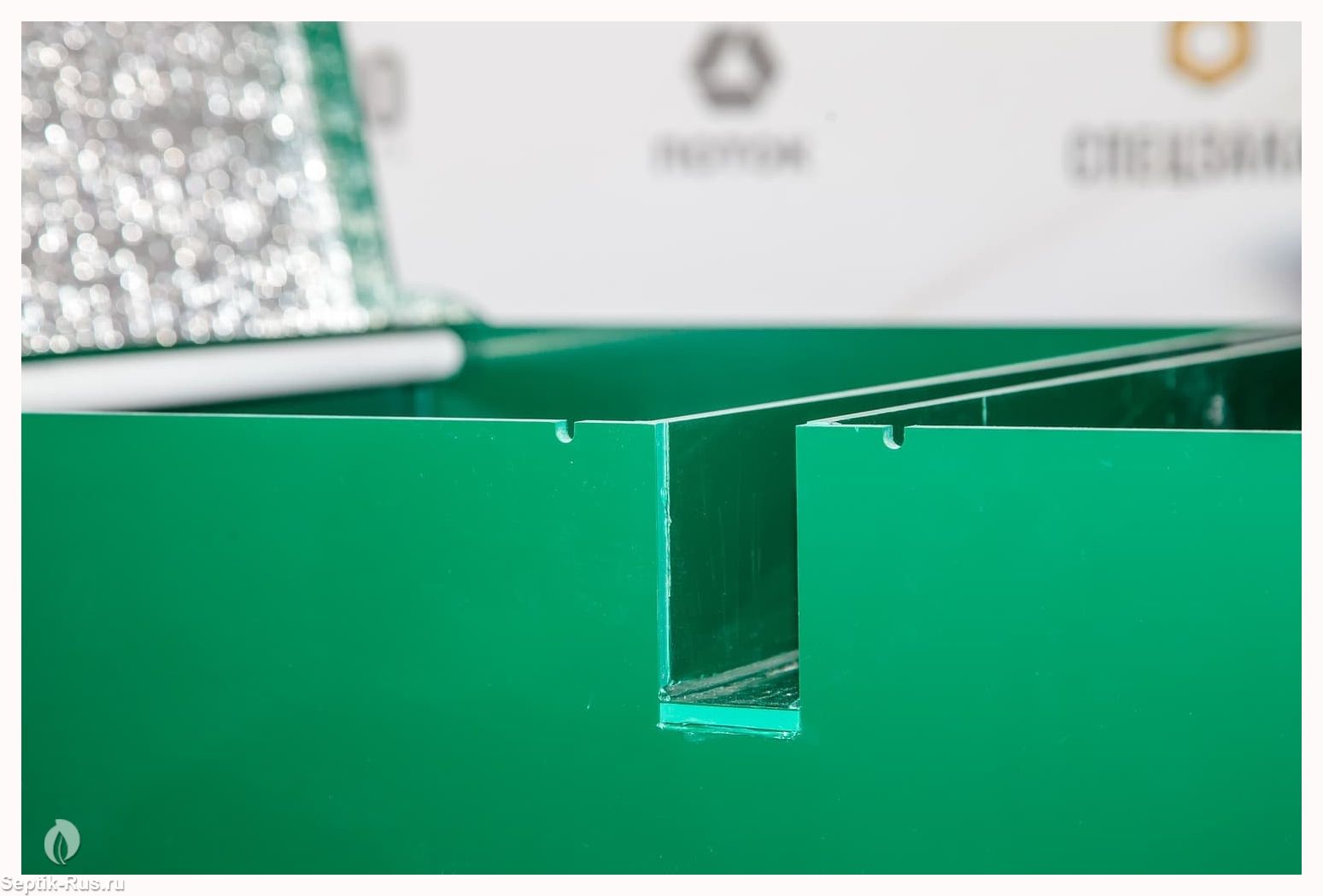

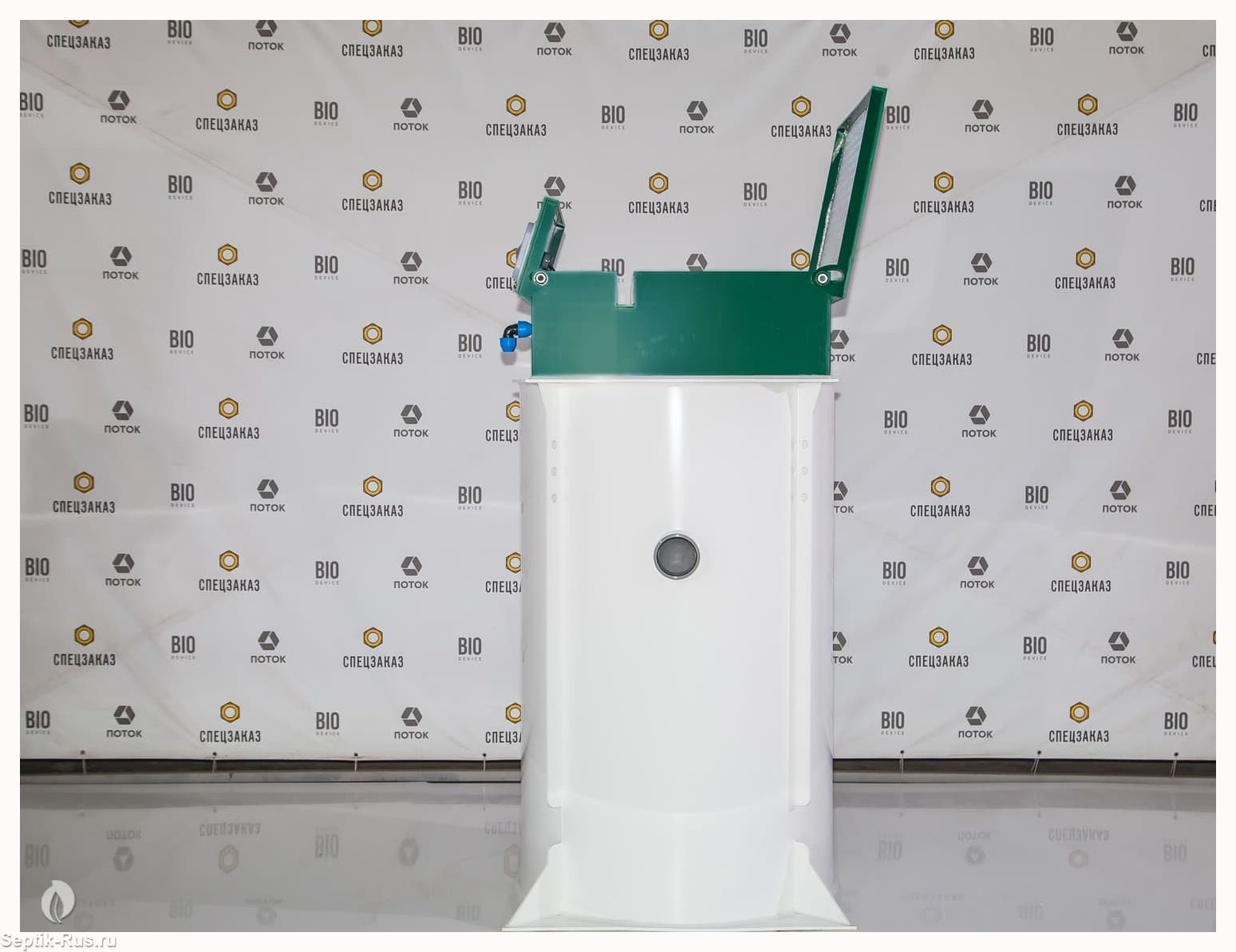

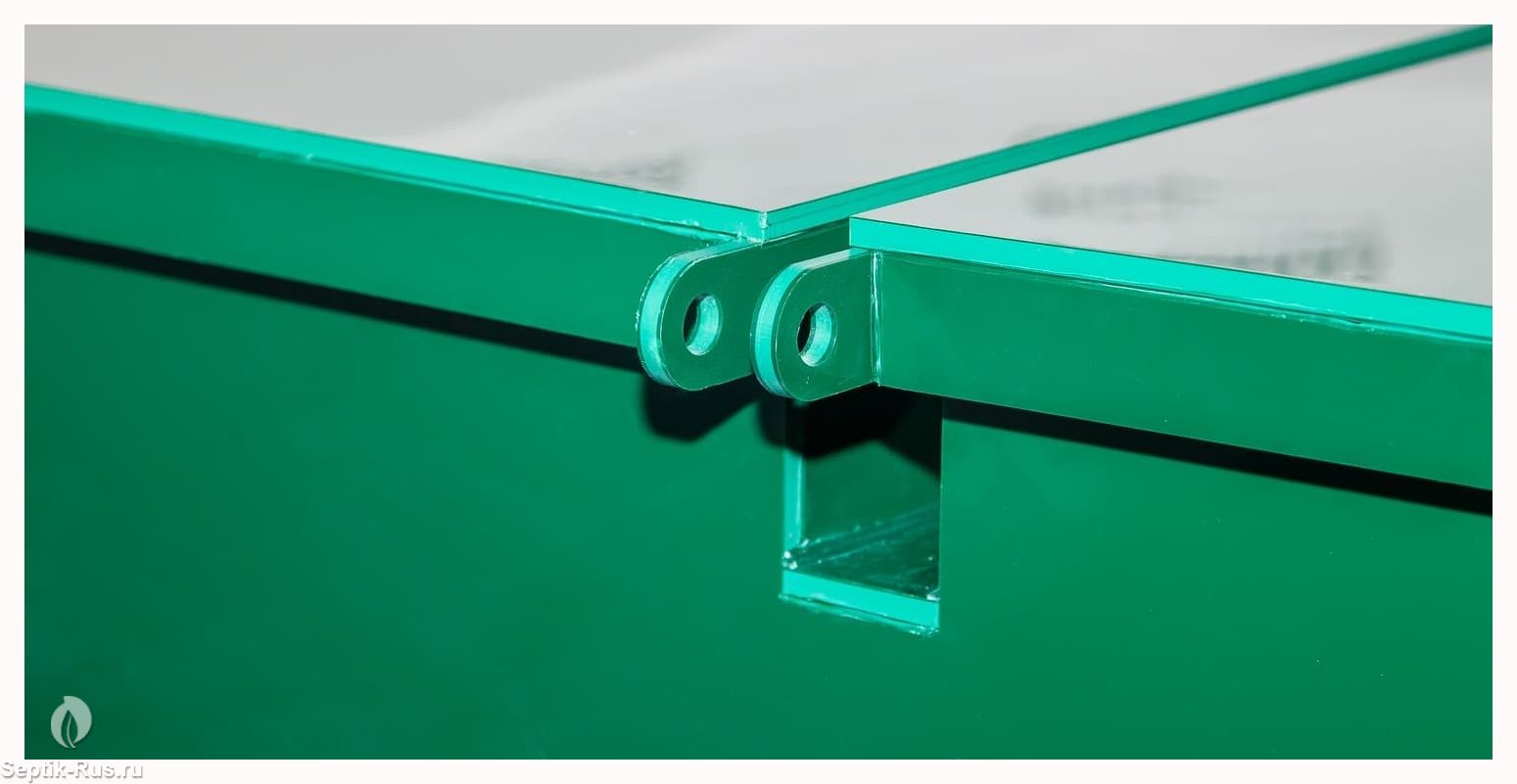

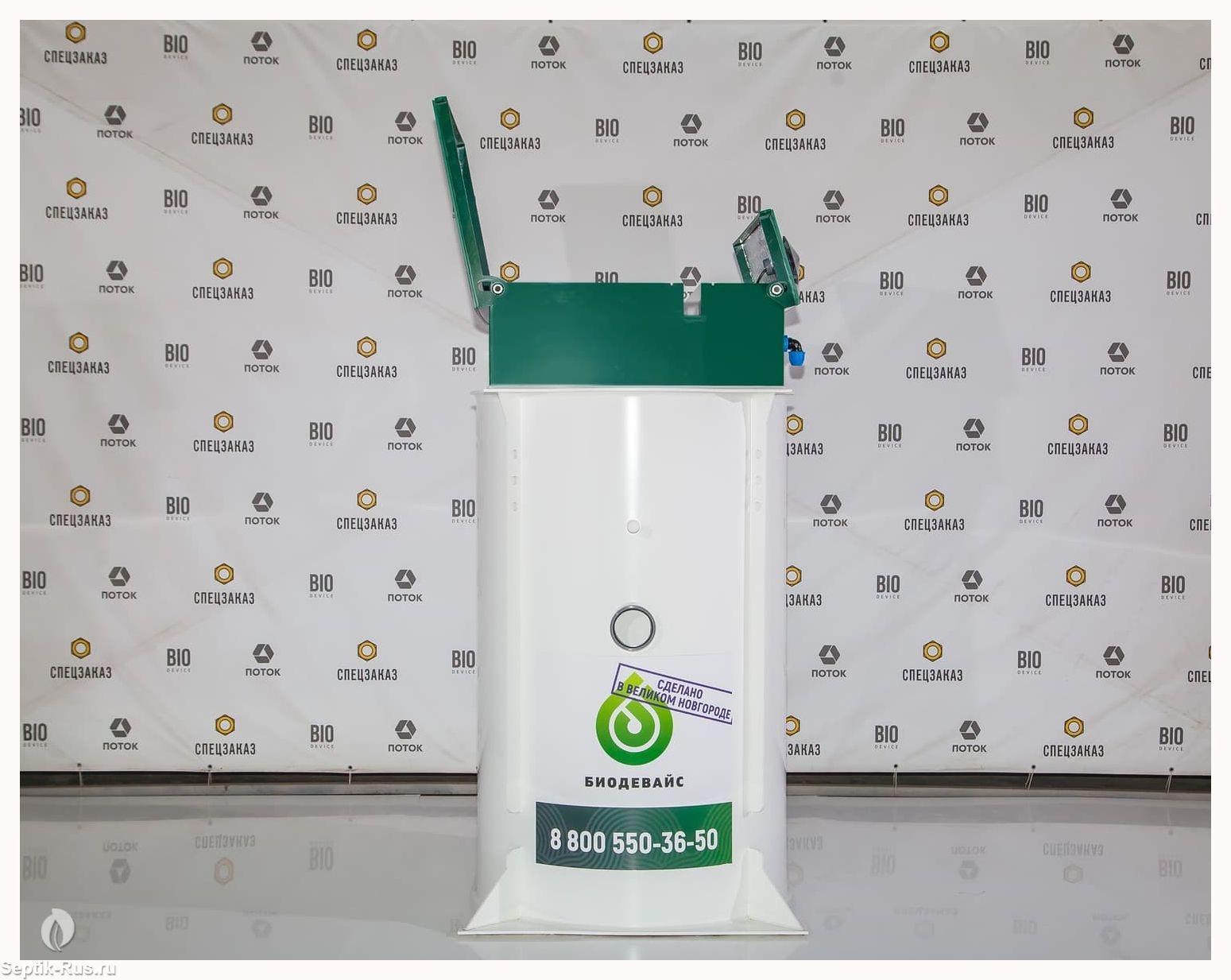

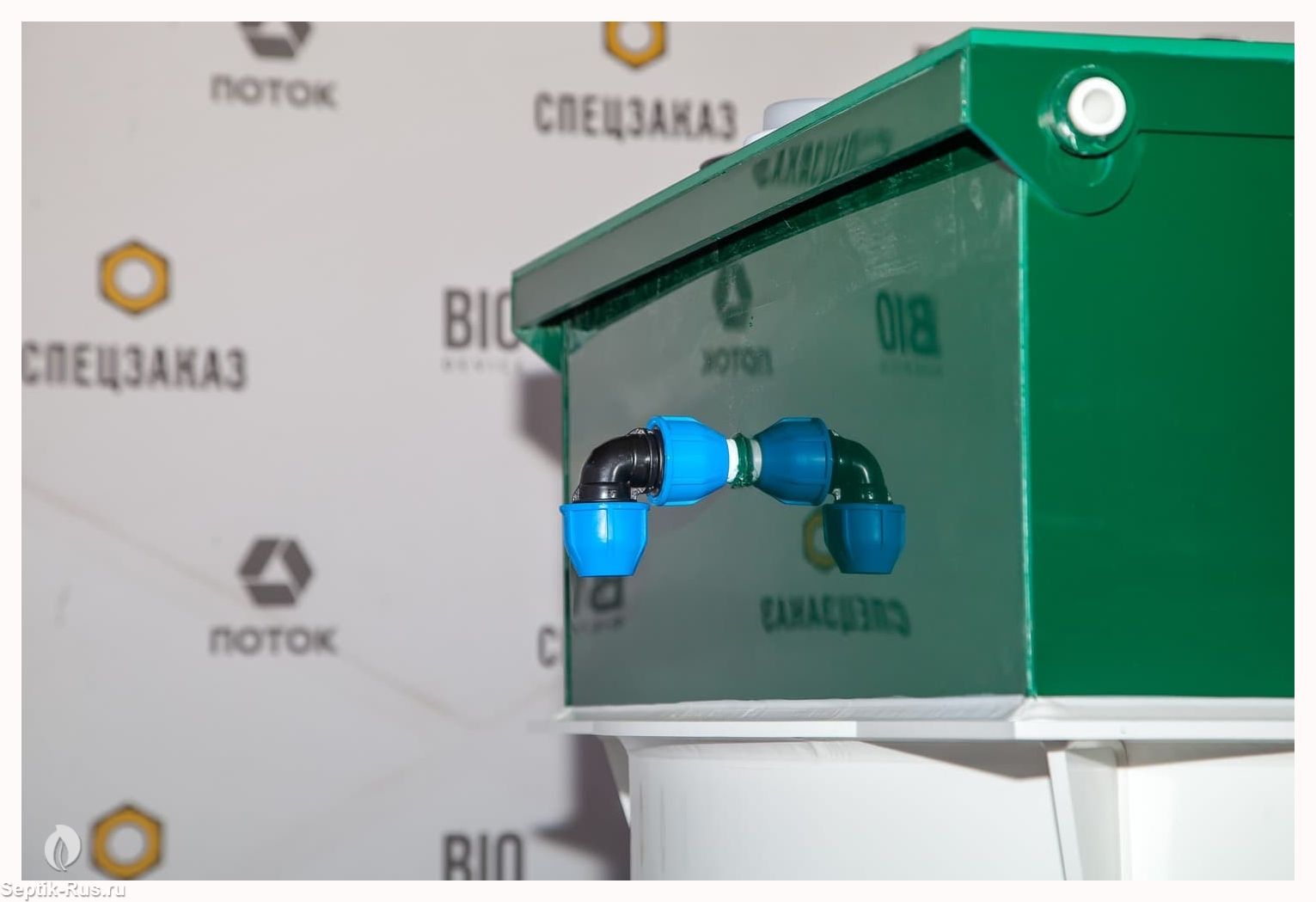

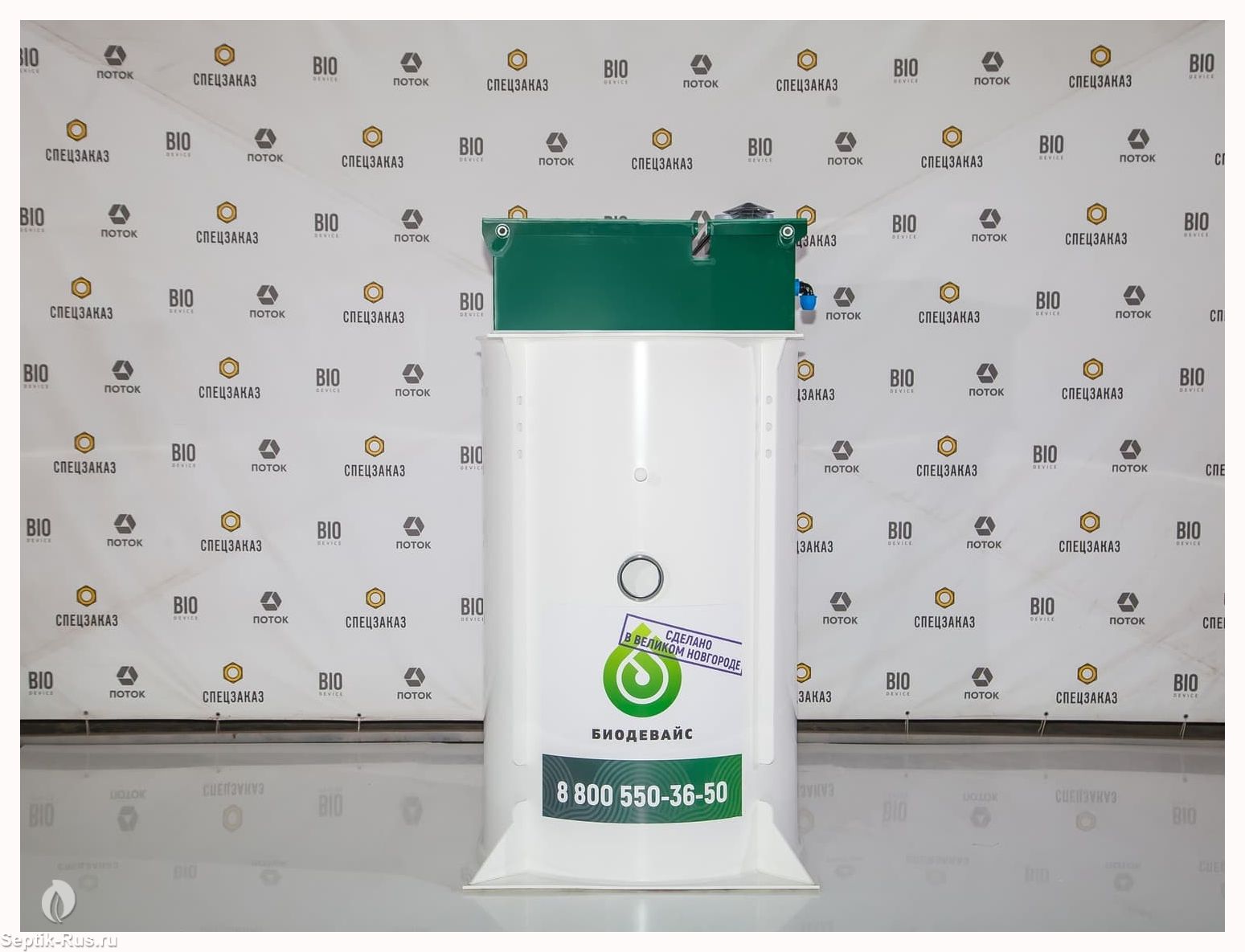

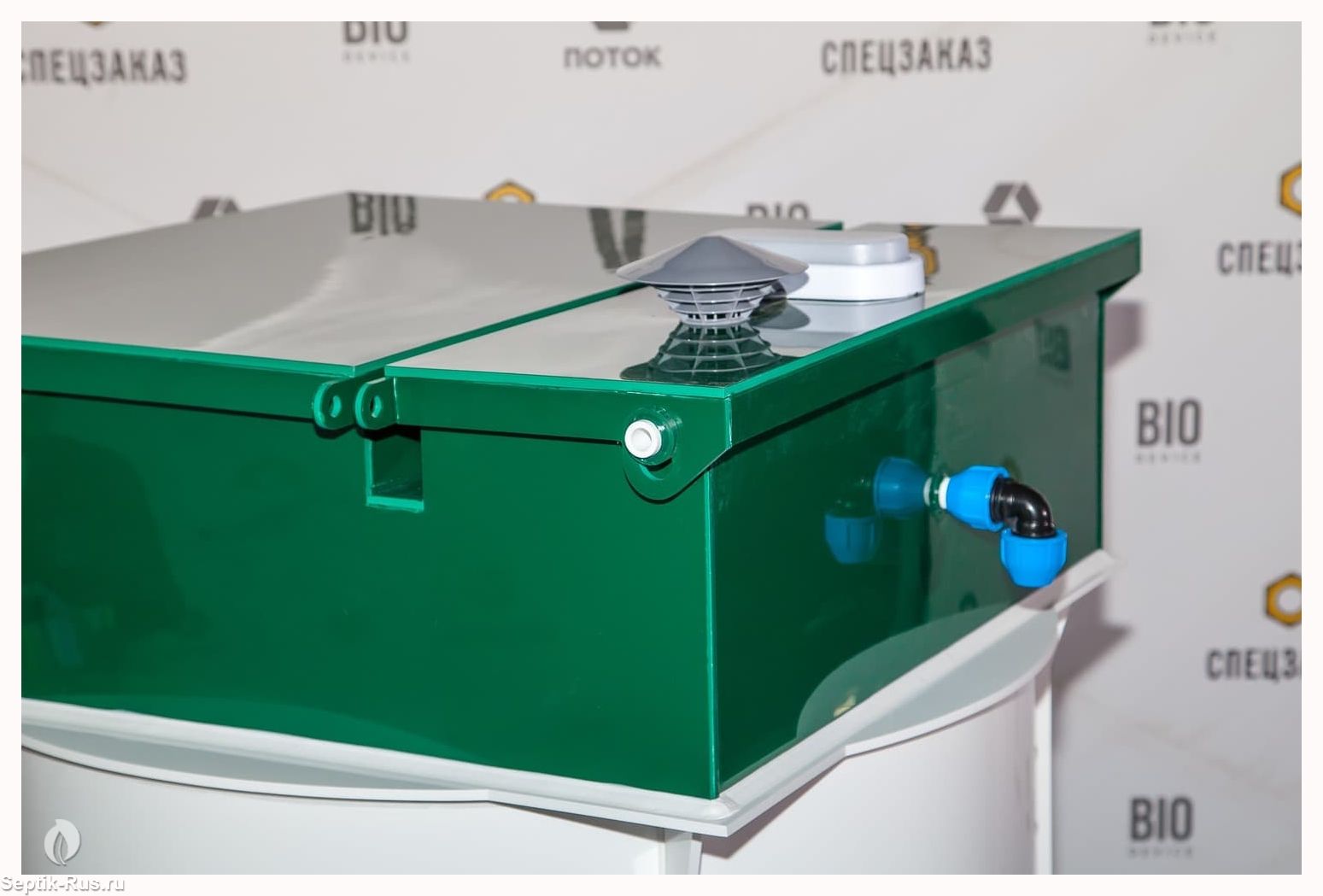

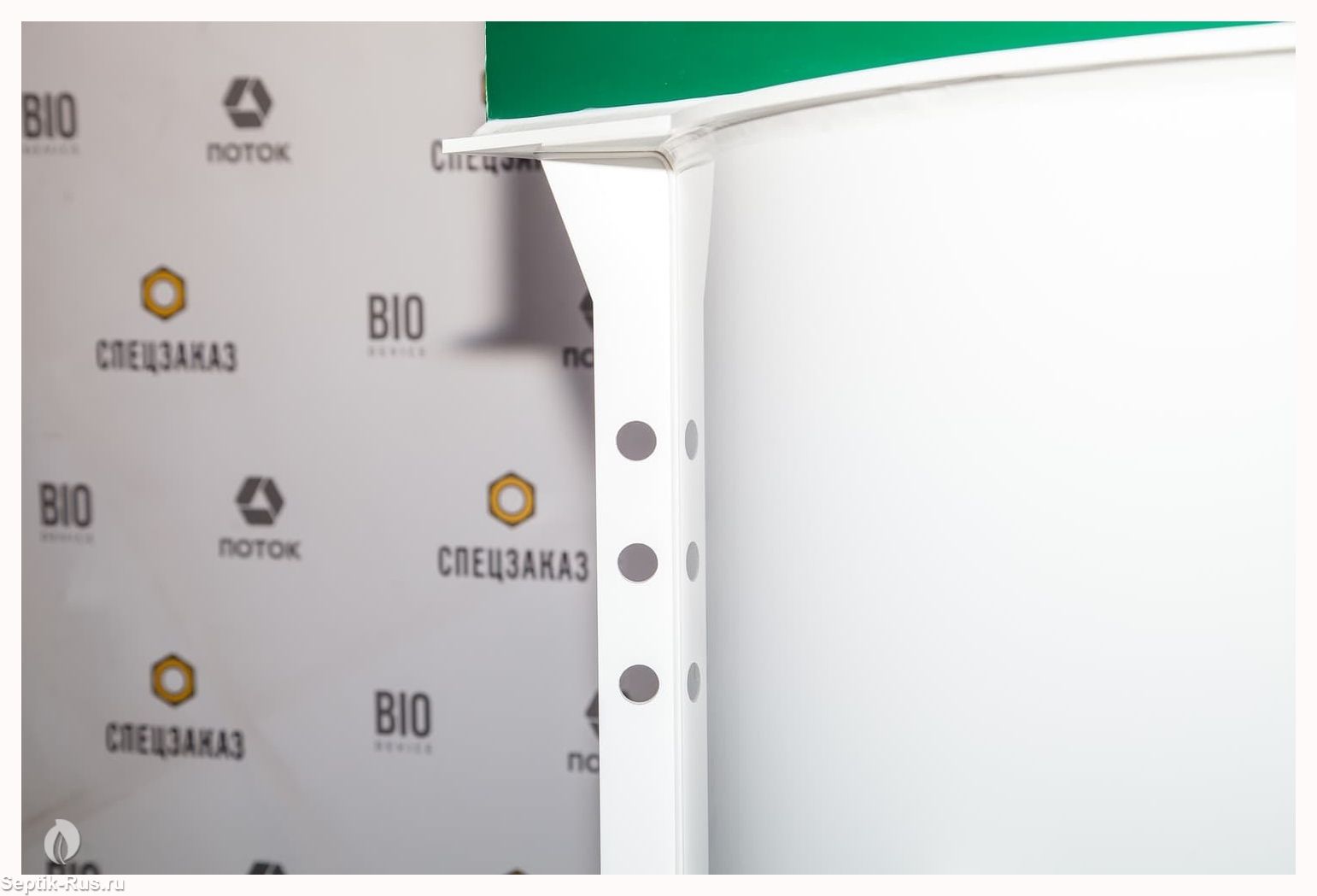

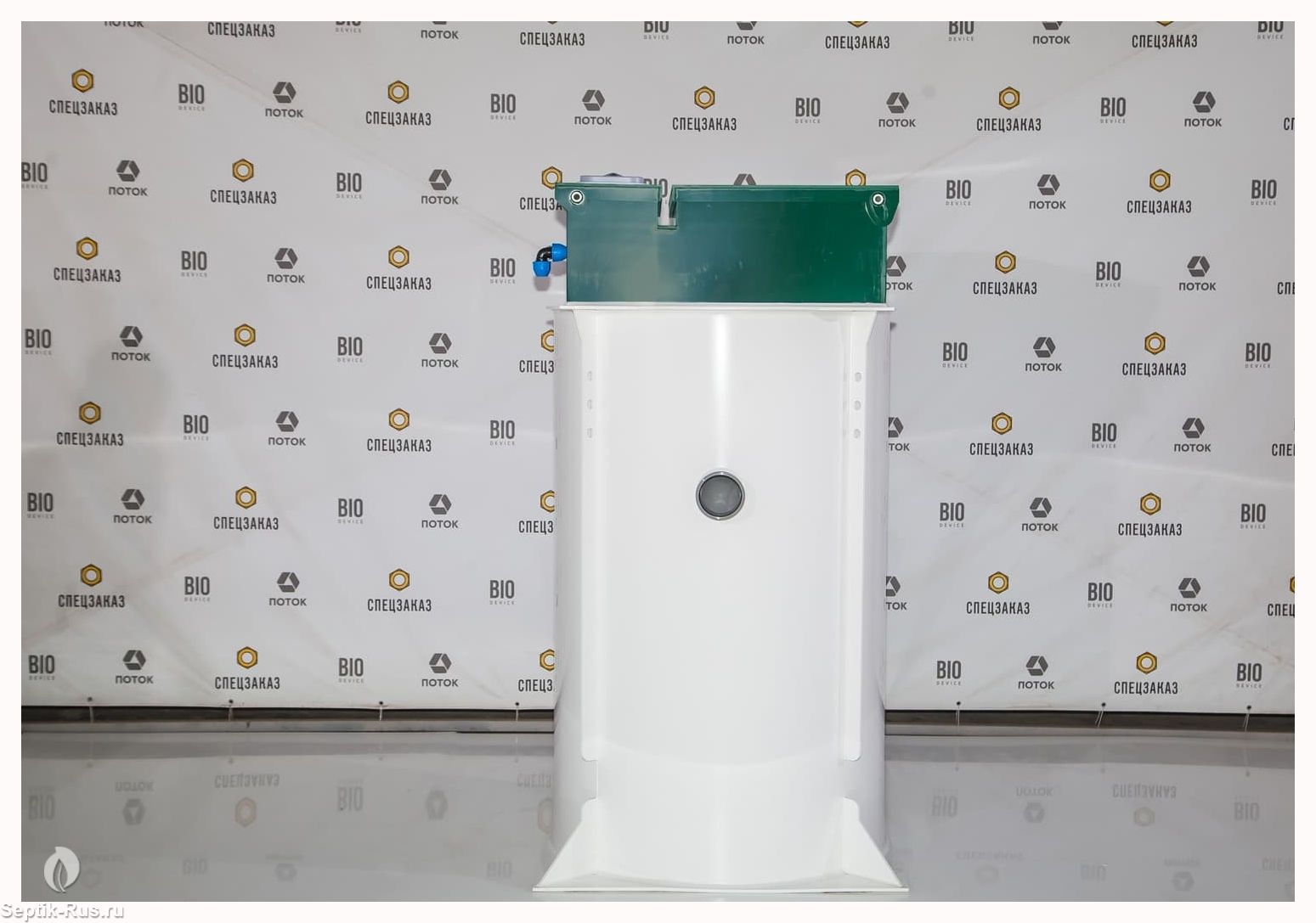

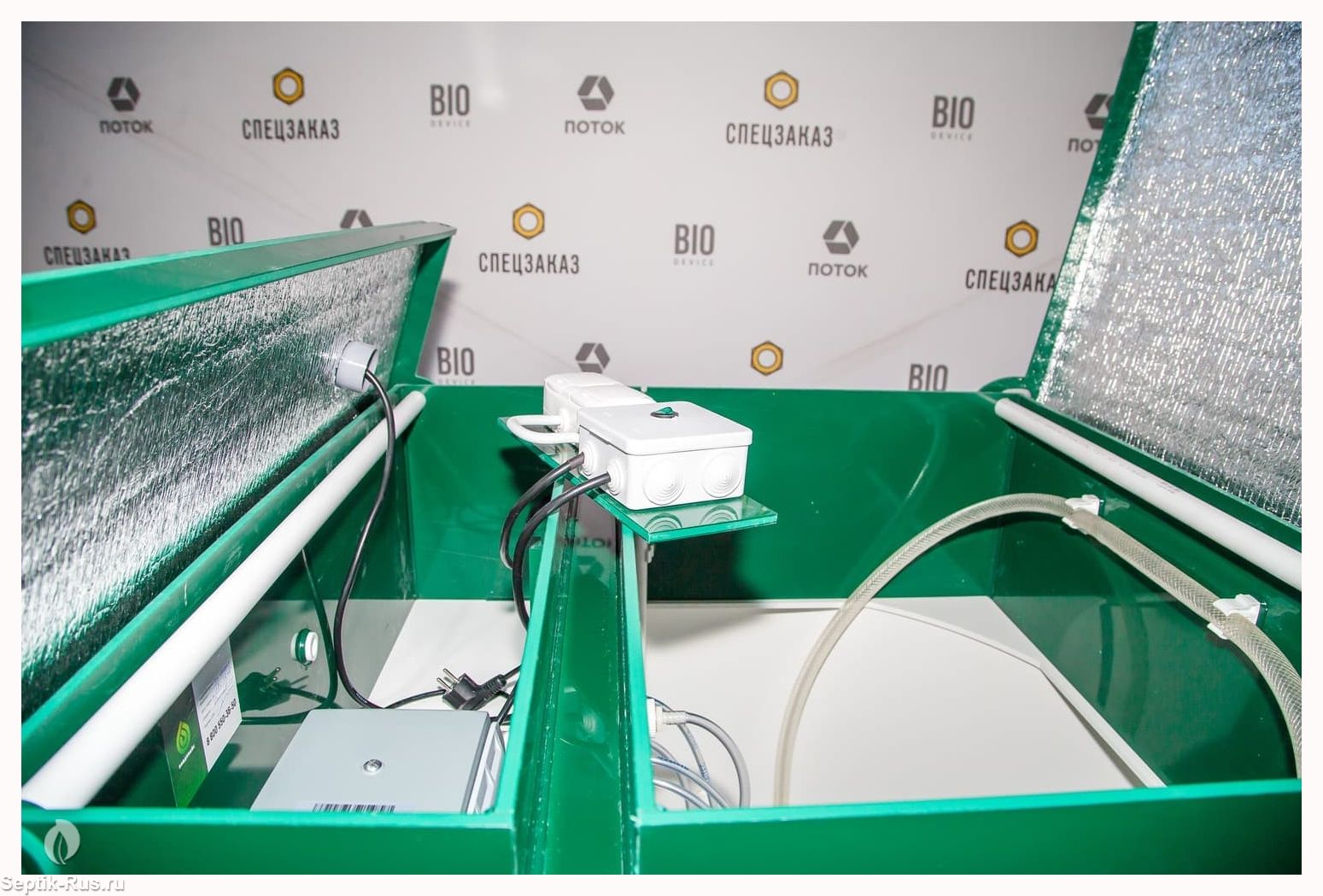

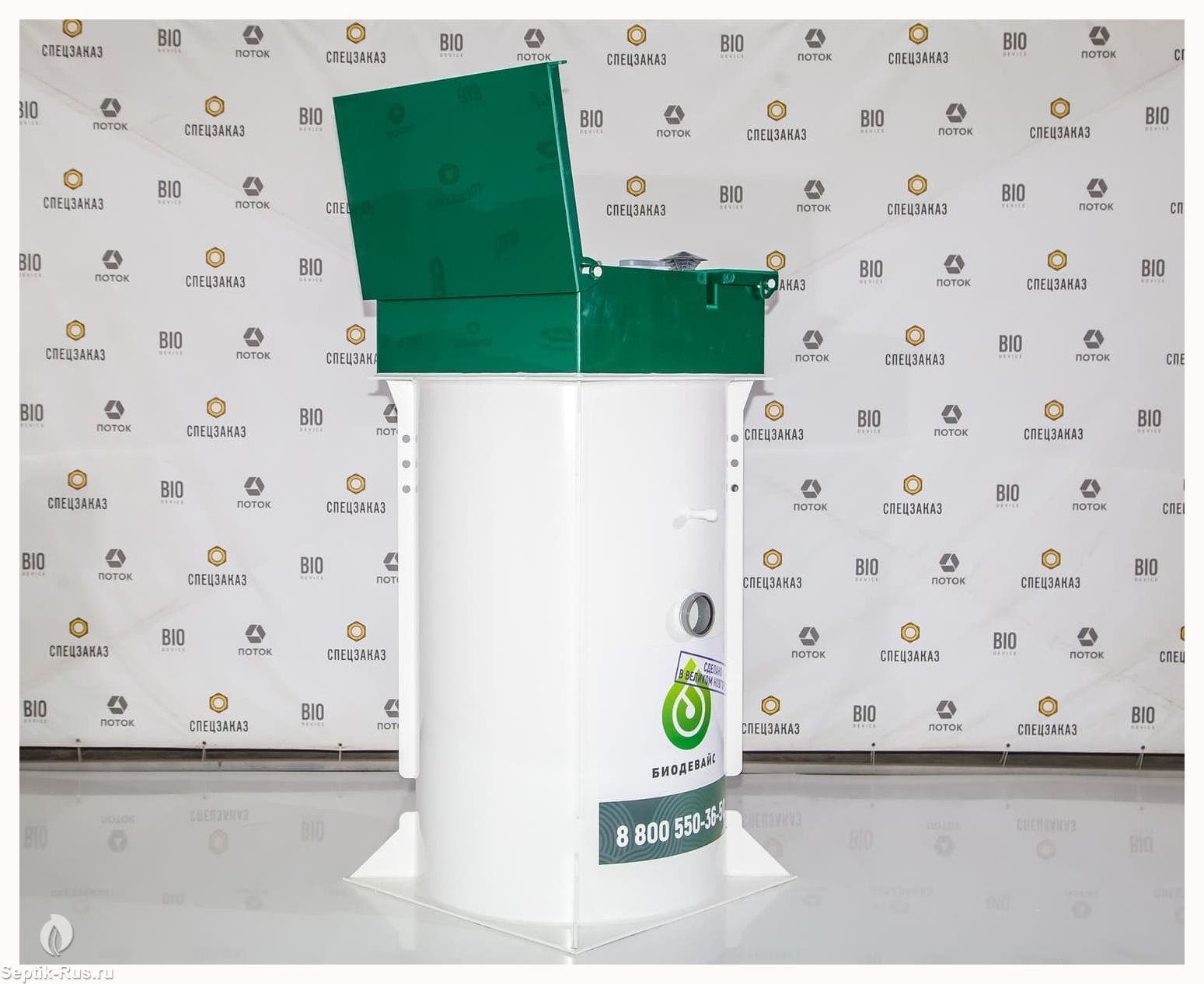

Внешний вид
Особенности
Септик Биодевайс 3 поставляется полностью укомплектованным и готовым к эксплуатации. Ее конструкция состоит из полипропиленовых емкостей (может использоваться и стеклопластик), объединенных в едином корпусе. Расчеты очистного сооружения выполнены с учетом наилучших доступных технологий (НДТ) ИТС-10. Очистное сооружение не дает вредных выбросов в атмосферу. Разрешен сброс очищенных и обеззараженных на станциях биологической очистки бытовых сточных вод на рельеф местности (в пределах участка частного домовладения) и в водные объекты при соблюдении требований СанПиН 2.1.5.980-00.
Технологическая схема установки обеспечивает глубокую очистку по азоту и фосфору за счет создания условий для формирования специфических микробных биоценозов, обеспечивающих удаление органических веществ, азота и фосфора. Одновременно обеспечивается снижение объемов осадков образующихся при очистке хозбытовых стоков. Перед сбросом на рельеф местности, в придорожную канаву, овраг, водоем или для полива необходимо обеззараживание стоков в соответствии с СанПин 2.1.7.573-96.
Главной особенностью установки Биодевайс 3 является то, что они поставляются с блоком обеззараживания и блоком доочистки стоков. Конструкция установки рассчитана на неравномерное поступление сточных вод в течение суток. Объем сточных вод, поступающих в установку, должен соответствовать ее производительности 0.6 м3/сут. При этом среднесуточная гидравлическая нагрузка может изменяться в пределах 30%. В случае поступления сточных вод в объеме, несоответствующем производительности установки, и имеющих концентрации загрязняющих веществ, не соответствующих нормативным показателям, организация-изготовитель снимает с себя ответственность за качественные показатели очищенной воды.
Преимущества

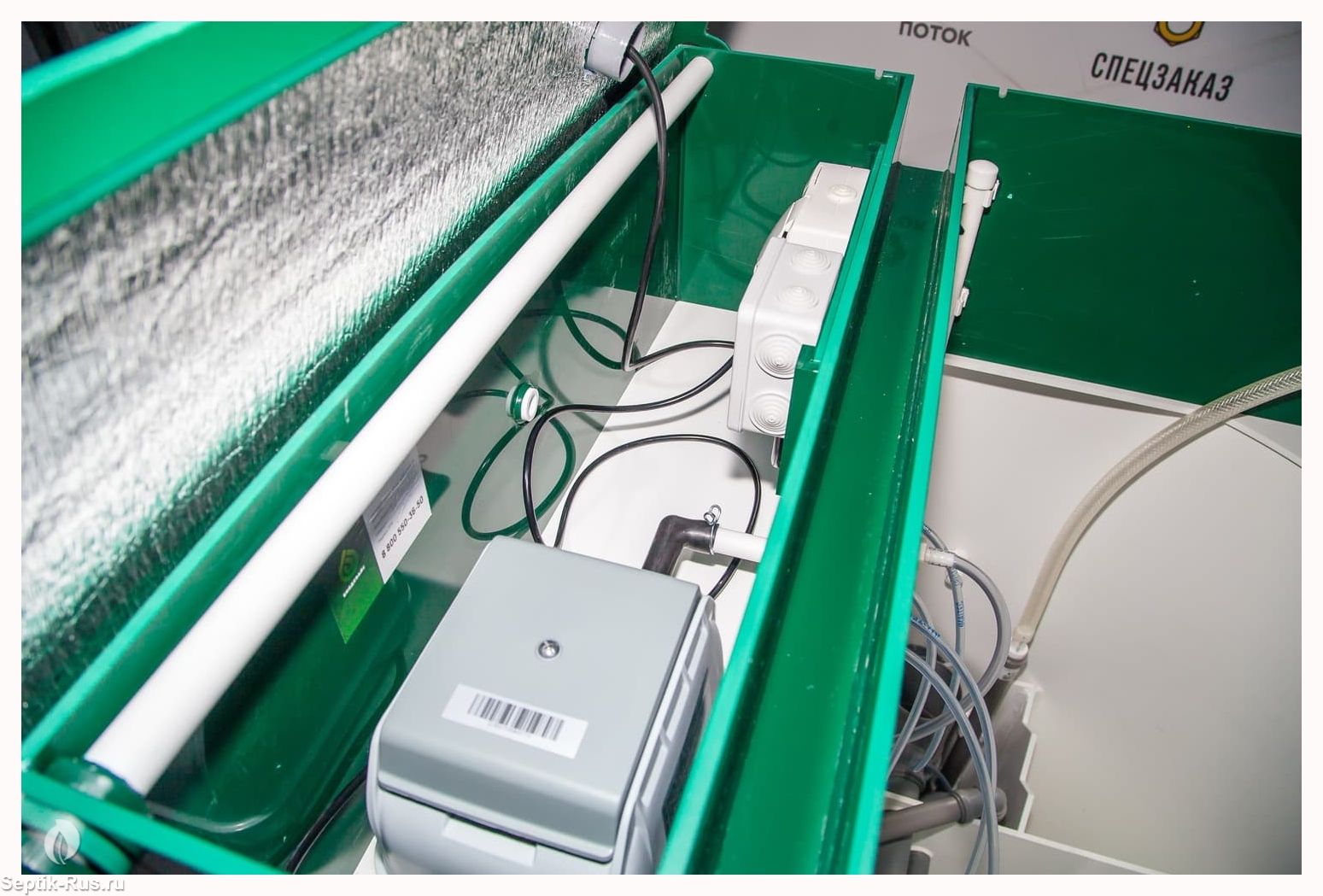

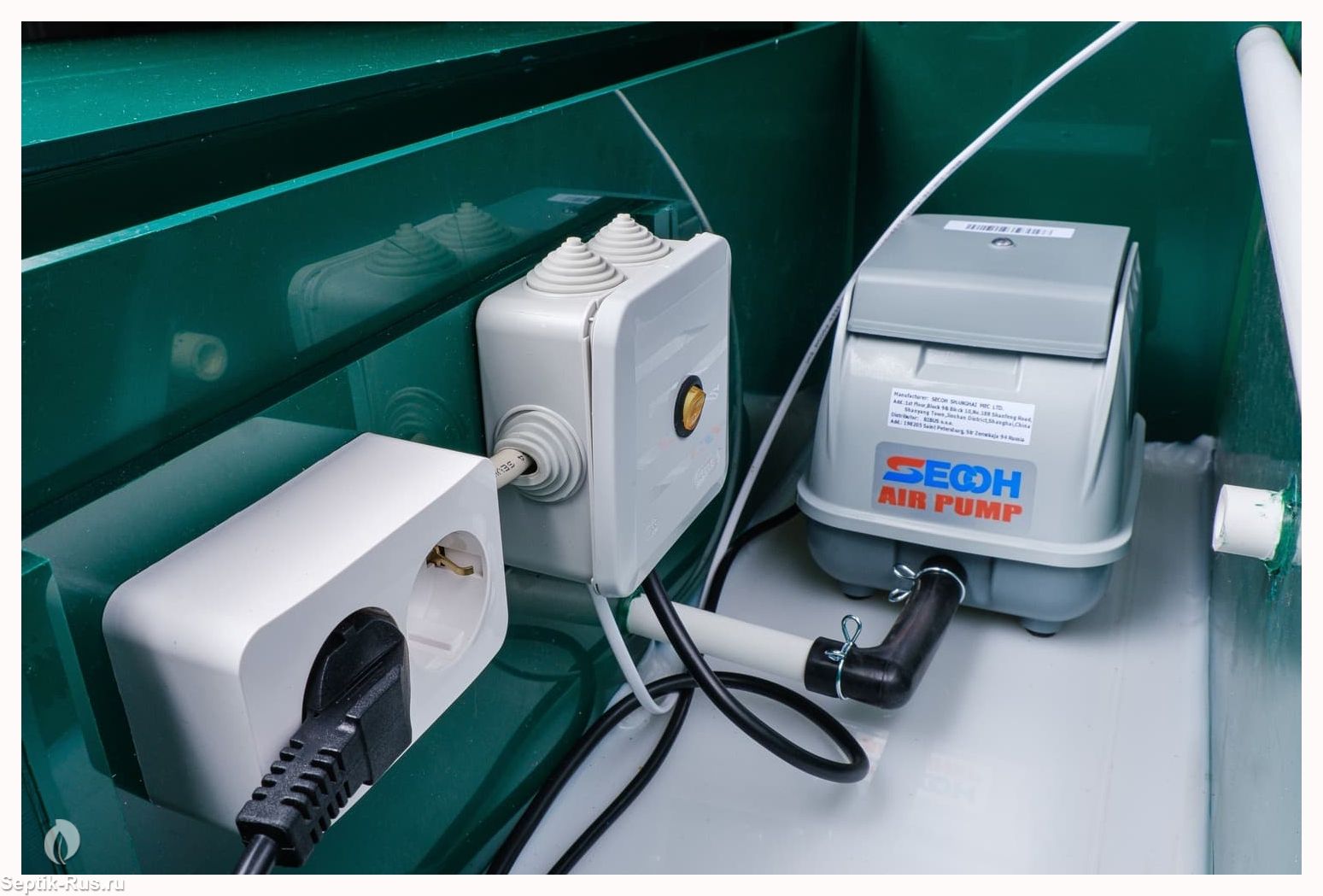

- 100% защита от залива. За счет вынесенного блока электроники, компрессор полностью защищен от попадания воды и выхода из строя.
- 99% очистки сточных вод. Такая степень очистки достигается за счет единственного в своем роде, запатентованного способа удаления фосфатов с помощью легкоокисляемой органики, что дает возможность получать на выходе фосфаты в количестве всего 0.2 мг/Дм3 при норме СанПин 1 мг/Дм3. При такой очистке сточных вод, вы имеете возможность сливать очищенную воду даже в рыбхозы.
- Обслуживание один раз в год. Теперь вам не нужно будет каждый месяц тратить время и деньги на вызов ассенизаторской машины. А процесс очистки Биодевайс 3 от избыточного ила доведен до совершенства.
- Блок обеззараживания в комплекте. Блок обеззараживания позволяет избавиться от вредоносных бактерий группы кишечной палочки, остающихся в воде даже после полного цикла очистки. И очищает воду до 99%.
- Может работать при отключении электричества. Даже в случае сбоя в электроснабжении станция Биодевайс 3 продолжит свою работу, но не более двух суток.
- Отсутствие неприятных запахов. Теперь неприятные запахи не испортят вам проживание в загородном доме и не дадут повода для ссор с соседями.
- Для постоянного и сезонного проживания. Если вы уезжаете на долгое время вам нужно просто законсервировать станцию, следуя инструкции.
- Корпус из монолитного (гомогенного) полипропилена. Качество монолитного полипропилена дает возможность не бояться сдавливания станции, т.к. при одинаковой массе материала, монолитный полипропилен может быть прочнее стали.
- Аварийная сигнализация в комплекте. Аварийная сигнализация даст вам знать, если вы неправильно эксплуатируете станцию, или превысили залповый сброс воды.

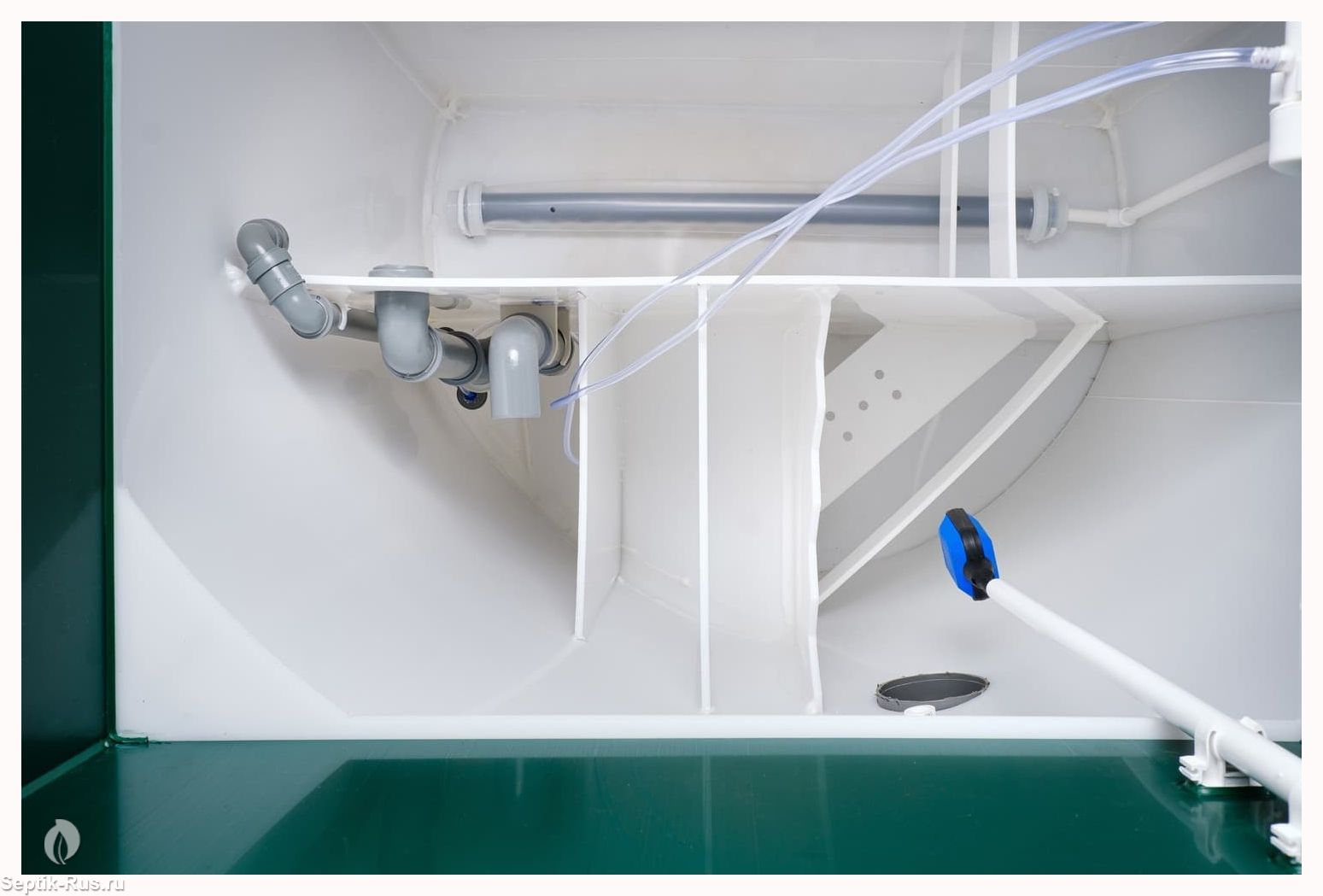

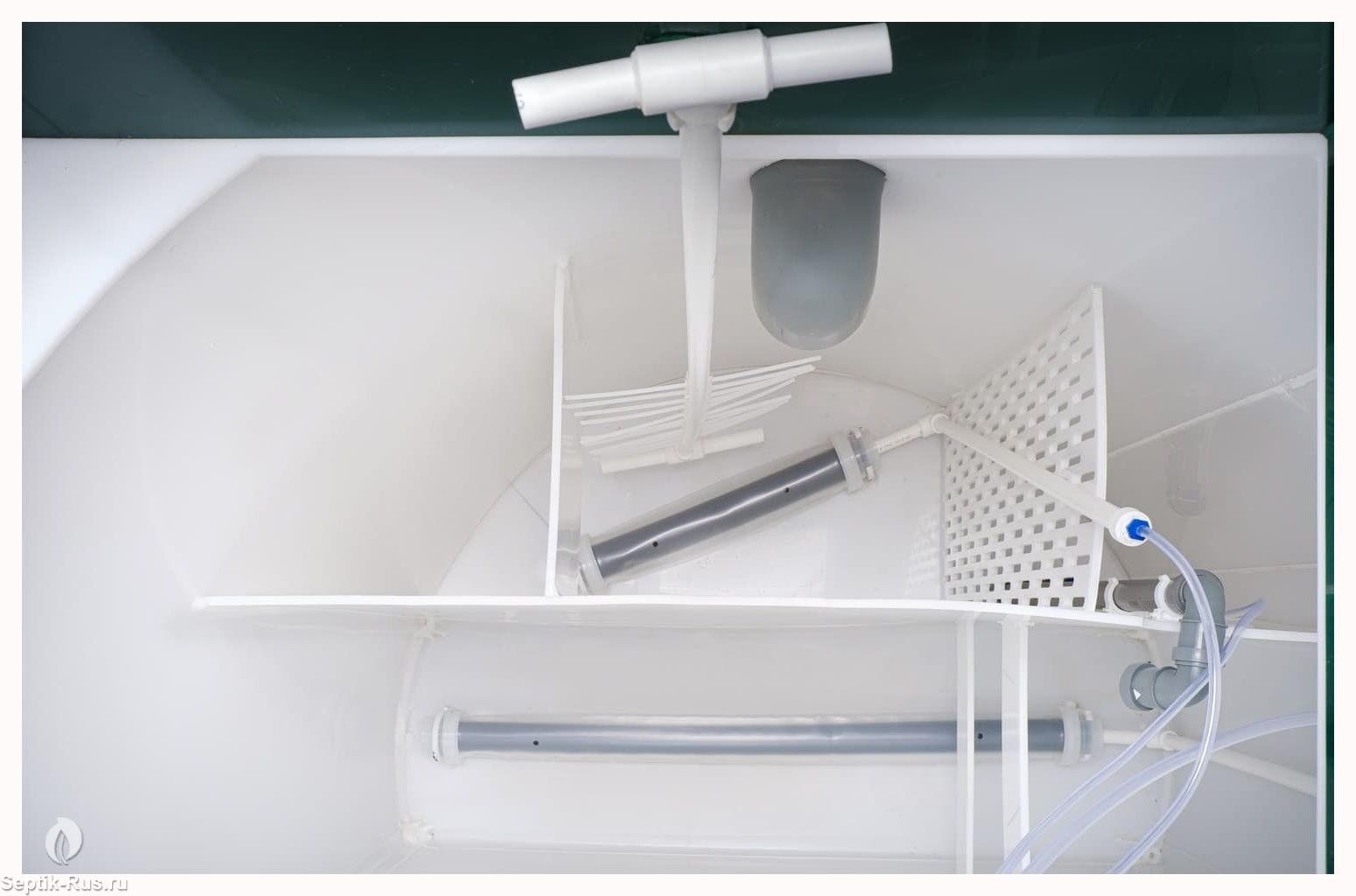

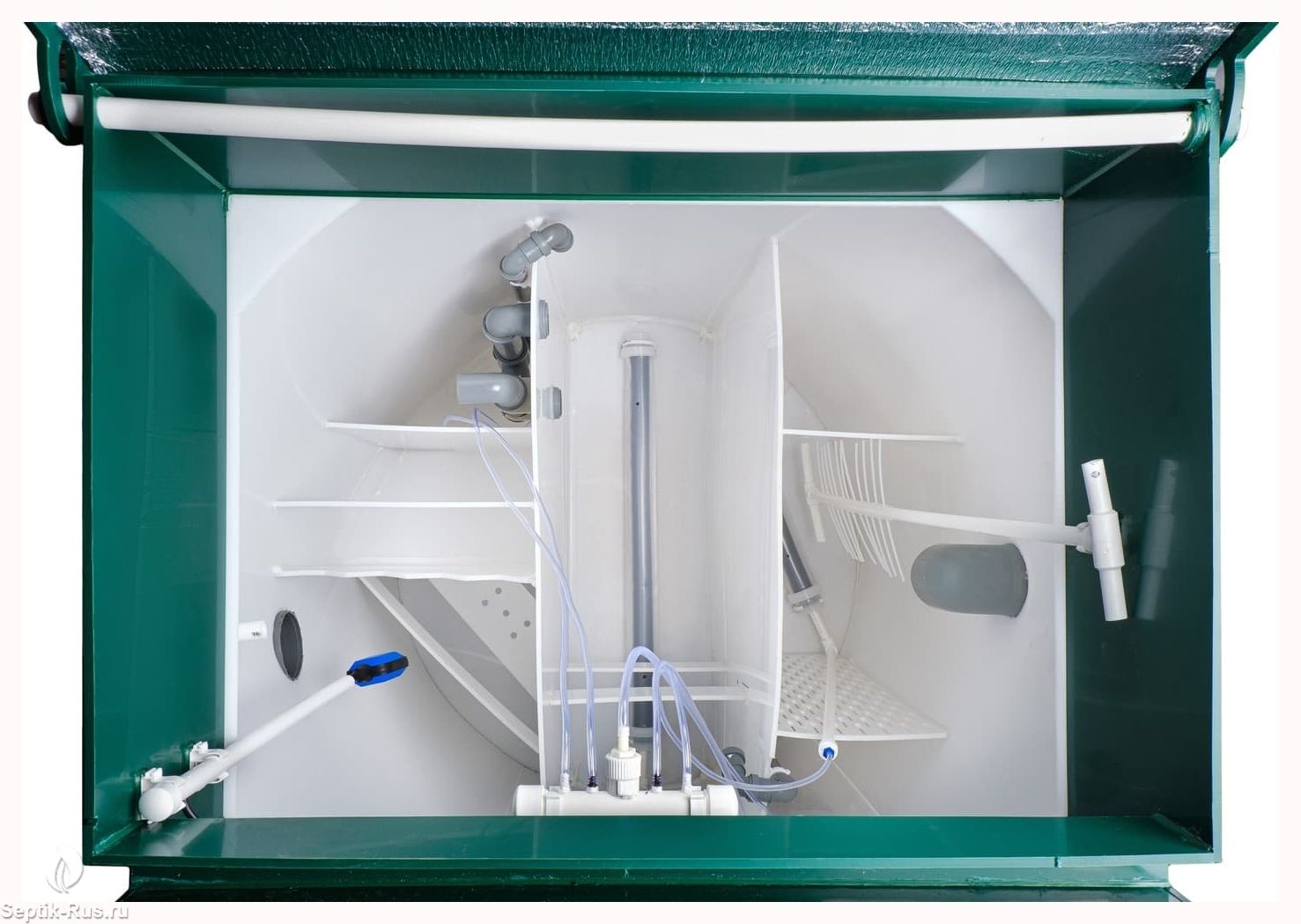

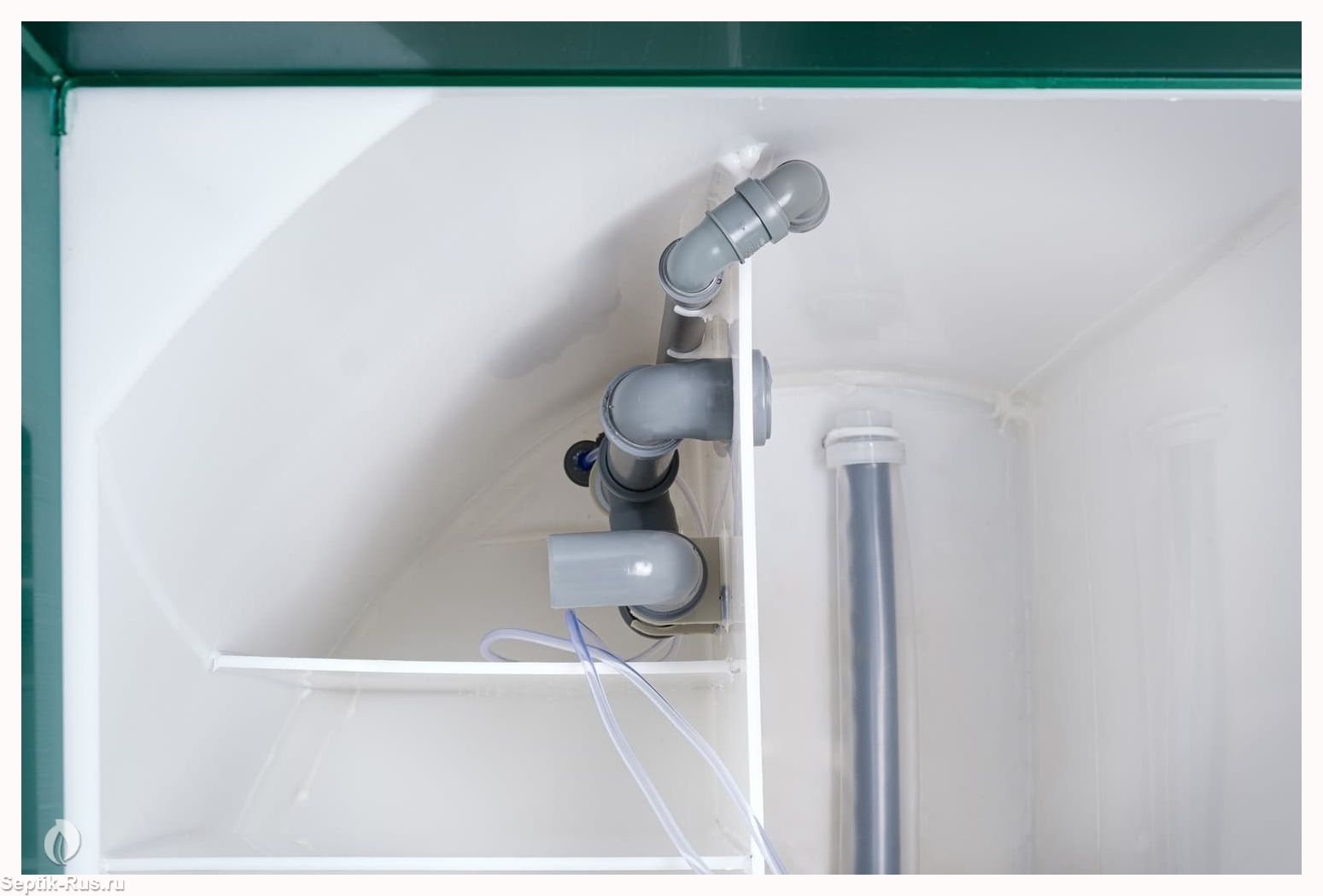

Внутреннее устройство
1. Первичный отстойник. Механическая очистка – удаление взвешенных частиц (мусора, песка и т.д.), сбраживание ила, при котором извлекается легкоокисляемая органика, необходимая для процесса денитрификации.
2. Зона нитрификации. Аэробный процесс осуществляется бактериями, которые окисляют азот аммонийный до нитратов.
3. Вторичный отстойник. Поддержание стабильного количества ила необходимо для окислительной способности системы, для этого осуществляется постоянный рецикл во второй блок установки. Избыточный ил перекачивается в 1 блок (несколько раз в год).
4. Камера обеззараживания. Происходит освобождение сточных вод от бактерий группы кишечной палочки (БГКП), патогенных бактерий и вирусов с блоком доочистки (возможно) с загрузочным материалом. На данном этапе происходит окончательная очистка от взвешенных частиц, органических веществ, нитратов и фосфора.
Принцип работы
Очистка сточных вод – комплекс мероприятий по удалению загрязнений, содержащихся в сточных водах. Биологическое очистное сооружение Биодевайс 3 имеет в своем составе блоки механической очистки, биологической очистки и обеззараживания сточных вод.
1. Механическая очистка сточных вод
Процесс механической очистки предназначен для удаления из сточных вод крупных плавающих отбросов (бумага, песок, остатки пищи, полиэтилен, перо) фракцией более 10 мм; взвешенных и плавающих веществ фракцией в первом блоке.
2. Биологическая очистка сточных вод
Биологическая очистка сточных вод в станции Биодевайс 3 основана на способности активного ила использовать органические и минеральные вещества, содержащиеся в сточных водах, в качестве источника питания и в процессе жизнедеятельности. Активный ил формируется под влиянием химического состава обрабатываемой сточной воды, растворенного в ней кислорода, температуры, pH и окислительно - восстановительного потенциала. Способность активного ила образовывать хорошо оседающие хлопья – важнейшее его свойство, т.к. эффективность очистки сточных вод в установке в значительной степени зависит от последующего процесса отделения активного ила от очищенной воды. Для правильного обеспечения деятельности установки необходимо оптимальное количество активного ила в зоне нитрификации сооружения.
- Разделение активного ила и осветлённой воды. В процессе очистки сточных вод происходит прирост активного ила. После очистки активный ил отделяется от очищенной воды во вторичных отстойниках. Основная масса активного ила, отстоявшегося во вторичном отстойнике, перекачивается снова в аэротенк. А прирост активного ила, называемый избыточным активным илом, затем направляется на дальнейшую обработку. Во вторичном отстойнике залеживание осадка дает гниение и ухудшение режима аэрации по всей системе. Гниющий возвратный ил расстраивает систему очистки и в результате ее эффект существенно снижается.
- Ацидофикация. Для проведения процессов ацидофикации (сбраживания) используется первая зона установки. Органическое вещество накапливаемого осадка состоит на 69,03% из органических веществ: углеводов, жиров, белков. При анаэробном сбраживании осадка в первой зоне извлекается дополнительная органика, которая используется для интенсификации процессов удаления азота и фосфора.
- Обеззараживание воды. Дезинфекция – устранение из воды болезнетворных и иных микроорганизмов и вирусов, из-за наличия которых вода становится непригодной для питья, хозяйственных нужд или промышленных целей, хлорсодержащими таблетками.
Видеообзор септиков Biodevice
Монтаж
Перед монтажом Биодевайс убедитесь, что установка не имеет транспортных повреждений, а ее комплектность соответствует указанной в паспорте на изделие. Важно, чтобы направление и размеры патрубков были правильными. Предусмотрите точку сброса воды в водоём или канаву или, если это невозможно, организуйте сброс на рельеф, с помощью полей рассеивания. Размещать септик можно не ближе 2 метров от построек.
Алмазное сверление фундамента для прокладки подводящего канализационного трубопровода.
Рытье котлована с размерами: диаметр – диаметр септика + 0,7 м, глубина – высота септика + 0,2 м под песчаную подушку.
Устройство песчаной подушки на дне котлована. Ее толщина должна составлять минимум 10 см.
Установка изделия по уровню. Прокладка отводящего и подводящего трубопроводов. Последний должен идти с уклоном 3 см на 1 м.
Заполнение котлована на треть цементно-песчаной смесью, параллельное заполнение внутренних емкостей водой.
Финальная засыпка песком: уплотнение слоёв через каждые 30 см посредством проливки водой, одновременное заполнение септика водой: первичного отстойника и блока зоны нитрификации.
Прокладка электрического кабеля, пусконаладочные работы.
Требования к эксплуатации
Нормальная работа установки Биодевайс 3 обеспечивается при следующих условиях:
1. Нормативные показатели общих свойств сточных вод на очистку, принимаемых в установку, должны быть следующими:
- температура стока должна быть не менее 10 С и не более 37 С
- показатель активности водородных ионов – 6,5<рН<8,5
- кратность разбавления, при которой исчезает окраска в столбике 10 см – ≤1:11
- соотношение ХПК:БПК5 – ≤ 2,5
- соотношение ХПК:БПКполн – ≤ 1,5
- сульфиды ≤ 1,5 мг/л – для предупреждения разрушения сети
- общая минерализация 1000 мг/л
- взвешенные вещества 200-400 мг/л
2. Нельзя сбрасывать на очистку вещества, запрещенные к сбросу в системы канализации с целью обеспечения безаварийной работы сетей и сооружений систем канализации:
- токсичные вещества;
- вещества, способные засорять трубы;
- трудноокисляемые органические вещества и смеси;
- вещества, способные образовывать токсичные газы.
Слив продуктов регенерации фильтров очистки питьевой воды (обезжелезивания и умягчения) на установку очистки хозбытовых стоков Биодевайс 3 запрещен. Не допускать заиливания, зажиривания, закупорки трубопроводов, агрессивного влияния на материал труб, оборудования, нарушение технологического режима очистки.
